PCB简单的说就是置有集成电路和其他电子组件的薄板。它几乎会出现在每一种电子设备当中，是整个电子产品的基础，也就显得尤为重要。本文深圳鸿洋泓pcb系列钻咀厂家为大家归纳在PCB设计中常见的一些设计失误，以供大家参考。

一、字符的乱放

1、字符盖焊盘SMD焊片，给印制板的通断测试及元件的焊接带来不便。

2、字符设计的太小，造成丝网印刷的困难，太大会使字符相互重叠，难以分辨。

二、图形层的滥用

1、在一些图形层上做了一些无用的连线，本来是四层板却设计了五层以上的线路，使造成误解。

2、设计时图省事，以Protel软件为例对各层都有的线用Board层去画，又用Board层去划标注线，这样在进行光绘数据时，因为未选Board层，漏掉连线而断路，或者会因为选择Board层的标注线而短路，因此设计时保持图形层的完整和清晰。

3、违反常规性设计，如元件面设计在Bottom层，焊接面设计在Top，造成不便。

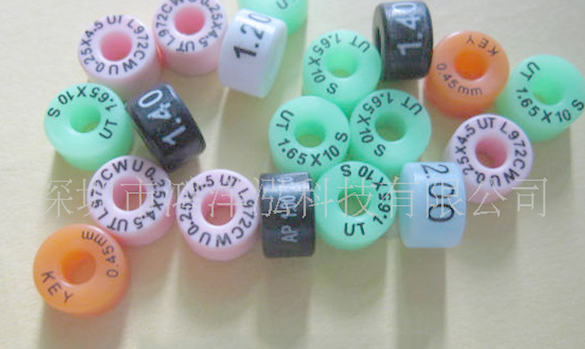

PCB系列钻咀厂家

三、焊盘的重叠

1、焊盘(除表面贴焊盘外)的重叠，意味孔的重叠，在钻孔工序会因为在一处多次钻孔导致断钻头，导致孔的损伤。

2、多层板中两个孔重叠，如一个孔位为隔离盘，另一孔位为连接盘(花焊盘)，这样绘出底片后表现为隔离盘，造成的报废。

四、单面焊盘孔径的设置

1、单面焊盘一般不钻孔，若钻孔需标注，其孔径应设计为零。如果设计了数值，这样在产生钻孔数据时，此位置就出现了孔的座标，而出现问题。

2、单面焊盘如钻孔应特殊标注。

五、用填充块画焊盘

用填充块画焊盘在PCB设计线路时能够通过DRC检查，但对于加工是不行的，因此类焊盘不能直接生成阻焊数据，在上阻焊剂时，该填充块区域将被阻焊剂覆盖，导致器件焊装困难。

六、电地层又是花焊盘又是连线

因为设计成花焊盘方式的电源，地层与实际印制板上的图像是相反的，所有的连线都是隔离线，这一点设计者应很清楚。这里顺便说一下，画几组电源或几种地的隔离线时应小心，不能留下缺口，使两组电源短路，也不能造成该连接的区域封锁(使一组电源被分开)。
