PCB板钻咀漏钻孔导致无法封板怎么解决？

2023-03-14 10:10:51

次

为什么会出现没有钻孔的情况呢？是设计资料问题吗？

当然不是，因为针对拼板，这种根本不用在设计资料里去单独说明要不要钻孔，只要是需要拼板，必然会涉及到要分板，所以PCB板厂自然会做相关的处理让客户好分板。不用客户特别去说明，除非客户有特别说明怎么加邮票孔，加几个孔，在哪里加。

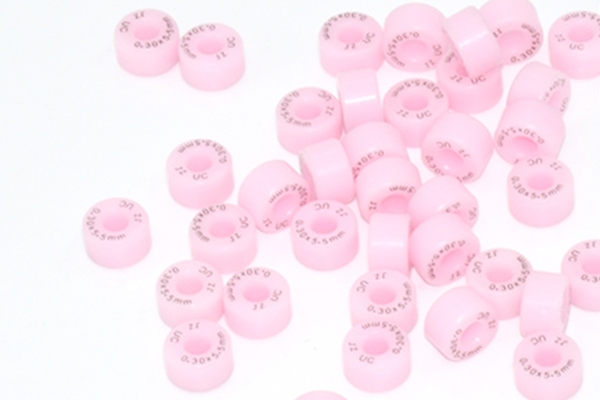

PCB系列钻咀

但不管怎么样，邮票孔这个孔最终肯定是要做出来。

最后和板厂确认钻咀漏钻孔原因如下：

经查不良板数量及产线异常报废记录，判断是生产过程中钻咀断裂造成；

流出原因：

1.作业员断刀补孔后，没按标准执行过验孔机检验，导致不良板流入到下工序；

2.AOI检修为减少异常点缩短修理时间，频闭了邮票孔位置，导致AOI扫描没报异常点，异常流出。

而改进措施是：

1.断刀后要记录嫌疑产品料号及处理方案，QA及管理员监控；

2.断刀后的嫌疑板补钻后，必须全部过验孔机检测，并记录好；

3.修正AOI扫描资料，取消屏蔽措施。

同时因为钻孔时是三块叠放在一起钻的，所以出现问题，必然会有三块同时出现，现生产发现了2个，那第三个就拭目以待吧！

此问题属于百分百的板厂原因，可能有同学也会问，那么在PCB设计上，我们能做哪些小改进吗，从理论上尽可能避免吗？

应该是没有的，除非你不拼板，或使用VCUT拼板，但VCUT拼板又有特点使用场合，在不规则的拼板里只能使用邮票孔拼板。

电路板相的一小块拼板料弄不断，检查一看，原来是拼板间需要增加的邮票孔居然没有加上去，导致无法分板，这个不良已经发现2块了。

因为结构要求原因，此块PCB板是进行了2拼一的方式拼板，因为PCB尺寸较大，因为为确保强度问题，增加了小拼板连接，以便顺便完成SMT后，进行分板。

但PCB尺寸较小，为了方便上线生产提高效率，或为了更节约板料，有时需要将2块或多块相同或不同的PCB板连接在一起。

邮票孔将两块PCB板连接起来，同时又能在加工完后，方便将其分开。

在PCB拼板的设计中有两种连接方式，一种是VCUT拼板，另一种是邮票孔拼板。
